غرف الأبحاث فئة 1000 (ISO 6): التعريف والتطبيقات ومعايير التصميم

ماذا تعني "الفئة 1000" في الواقع؟

غرفة الأبحاث من الفئة 1000 هي بيئة محددة بدقة، وليست علامة تسويقية. بموجب مقياس US FED STD 209E القديم، لا تسمح غرفة من الفئة 1000 بما لا يزيد عن 1000 جسيم محمول في الهواء بحجم 0.5 ميكرون أو أكبر لكل قدم مكعب من الهواء. وبموجب نظام ISO 14644-1 الحالي، تم تصنيف نفس الغرفة على أنها ISO 6، بحد أقصى 35200 جسيم لكل متر مكعب عند 0.5 ميكرون.

يحدد هذا الرقم كل شيء تقريبًا: مقدار ترشيح HEPA الذي تحتاجه، وعدد مرات تغيير الهواء في الساعة التي يجب على النظام توفيرها، ومدى إحكام إغلاق الظرف، ومدى صرامة إجراءات نقل المواد والملابس. باختصار، الفئة 1000 هي هدف الأداء الذي يجب أن يحققه نظام غرف الأبحاث بأكمله أثناء الراحة وأثناء التشغيل.

المعيار الفيدرالي 209E ومعادلة ISO 6

إذا كنت تقوم بمراجعة الرسومات أو المواصفات القديمة، فقد ترى "الفئة 1000" مكتوبة بدون مرجع ISO. التحويل الآمن هو معاملة الفئة 1000 على أنها ISO 6. والخطأ الشائع هو افتراض أن الفئة 1000 تقع بين الفئة 100 والفئة 10000 وبالتالي فهي قريبة من ISO 7؛ في الواقع، يعد ISO 6 منظفًا بخطوة كاملة من ISO 7، ويتطلب معدل تغيير هواء وتصميمًا أكثر تطلبًا للترشيح.

الفئة 1000 مقابل الفئة 10000 وISO 7

تسمح غرفة من فئة 10000، أو ISO 7، بعشرة أضعاف الجسيمات لكل قدم مكعب عند نفس الحجم. من الناحية العملية، يتم استخدام غرفة ISO 6 عندما يكون المنتج حساسًا بدرجة كافية بحيث يمكن أن يتسبب عدد صغير من الجسيمات بحجم 0.5 ميكرون في حدوث خلل أو مشكلة في الامتثال. عادةً ما يعني الانتقال من ISO 7 إلى ISO 6 المزيد من سعة معالجة الهواء، والمزيد من مرشحات HEPA، والمزيد من الاهتمام بشلالات الضغط وإغلاق الأبواب.

حيث تكون غرفة الأبحاث ذات الفئة 1000 / ISO 6 هي الاختيار الصحيح

الفئة 1000 ليست التصنيف الصحيح لكل منتج. يتم تحديده عادةً للإلكترونيات الدقيقة، والضوئيات، وبعض خطوات تجميع الأجهزة الطبية، والتعبئة الثانوية الصيدلانية، وبعض خطوط مستحضرات التجميل أو الأغذية التي يكون فيها الاحتفاظ بالنقاء مهمًا. الخيط المشترك هو منتج يمكنه تحمل بعض الجسيمات ولكنه لا يتحمل حمل الجسيمات في مصنع أو مختبر عادي.

الالكترونيات الدقيقة والبصريات

في العمليات الخلفية للإلكترونيات، والمكونات البصرية، وإنتاج أجهزة الاستشعار، يمكن أن يهبط جسيم بحجم 0.5 ميكرون على سطح رقاقة أو جهة اتصال أو عدسة ويسبب عطلًا كهربائيًا أو تشويهًا بصريًا. تنشئ غرفة ISO 6 منطقة محمية حول هذه الخطوات دون الحاجة إلى تكلفة وتعقيد غرفة نظيفة كاملة التدفق الصفحي من الفئة 100 / ISO 5. لهذا السبب، تستخدم العديد من خطوط الإلكترونيات ISO 6 لمنطقة المعالجة وISO 7 أو 8 للمساحة المحيطة. يمكنك مراجعة التخطيطات النموذجية وخيارات الأقسام في موقعنا إرشادات تصميم غرف الأبحاث لصناعة الإلكترونيات .

مجالات الدعم الصيدلانية والبيولوجية

تتطلب التعبئة المعقمة الأولية عادةً بيئة من الفئة 100 / ISO 5، ولكن الكثير من العمل حولها يعمل وفقًا لمعايير ISO 6. ويشمل ذلك التغليف الثانوي، وإعداد المخزن المؤقت، وتجهيز المكونات، وبعض خطوط التعبئة حيث تم تعقيم المنتج بشكل نهائي. في مجال المستحضرات الصيدلانية، يجب أن تتوافق غرفة الفئة 1000 أيضًا مع توقعات GMP فيما يتعلق بالتوثيق والتنظيف وتدفق المواد. لدينا حلول غرف الأبحاث الصيدلانية الحيوية تغطية التخطيط النموذجي واستراتيجية المكونات لهذه المناطق.

معلمات التصميم التي تفصل غرفة عاملة وفقًا لمعايير ISO 6 عن غرفة جميلة

إن عدد الجزيئات الموجودة في الغرفة هو نتيجة النظام بأكمله، وليس مرشحًا واحدًا أو بابًا واحدًا. للوصول إلى حد الفئة 1000، تحتاج إلى تنسيق تغييرات الهواء، والضغط، وختم المظروف، وانضباط الموظفين، ونقل المواد.

تغيرات الهواء والترشيح والضغط

تتطلب غرفة ISO 6 عادةً معدل تغيير هواء مرتفعًا لتخفيف وإزالة الجزيئات المتولدة داخل الغرفة. اعتمادًا على الحمل الحراري للعملية والتخطيط، ستشاهد غالبًا معدلات تغيير الهواء المصممة من 50 إلى 80 في الساعة، مع مرشحات HEPA المثبتة في السقف والجدار المنخفض أو السقف المرتجع الذي يحافظ على تدفق هواء موحد. عند معدل تغيير الهواء هذا، تتطلب مرشحات HEPA ما يكفي من ضغط القناة ومنطقة الفلتر لتجنب الضوضاء المفرطة واستخدام الطاقة؛ بالنسبة لغرفة صغيرة، قد تكون وحدة مرشح مروحة السقف كافية، بينما تحتاج الغرف الأكبر حجمًا إلى وحدة AHU مركزية مزودة بمرشحات HEPA الطرفية. يجب أيضًا الحفاظ على الغرفة عند ضغط إيجابي بالنسبة للمساحات المجاورة الأقل نظافة، عادة حوالي 10 إلى 15 باسكال، لمنع دخول الهواء غير المعالج.

المغلف وختم الباب

أضعف النقاط في أي غرفة نظيفة هي الأماكن التي يمر عبرها الأشخاص والمواد. يقوم الباب التجاري القياسي بتسريب الهواء الملوث من خلال الفجوات الموجودة بين المصراع والإطار. بالنسبة إلى ISO 6، تحتاج إلى تدفق باب غرف الأبحاث الفولاذي المصنوع آليًا مع حشوات مستمرة، وختم سفلي تلقائي، وأسطح ناعمة يسهل مسحها. يعد هذا النوع من الأبواب مواصفات شائعة لغرف ISO 6 وISO 7، ويجب التحقق من أداء المفصلة والقفل والختم في الموقع من خلال اختبار الدخان أو اختبار الجسيمات قبل القبول.

باب غرفة نظيفة من الفولاذ مصنوع آليًا-فاركلين باب غرفة نظيفة من الفولاذ مصنوع آليًا-فاركلين عرض المنتج →

تدفق الموظفين والمواد

يطلق الناس ملايين الجزيئات من الجلد والملابس والحركات، حتى عندما يرتدون ملابسهم. يعمل الدش الهوائي عند مدخل منطقة ISO 6 على إزالة الجزيئات الملتصقة بشكل غير محكم من الملابس قبل دخول الموظف إلى الغرفة. أ دش هوائي للموظفين من الفولاذ المقاوم للصدأ مع الأبواب المتشابكة يعد حاجزًا أوليًا عمليًا لخط فئة 1000. إذا كانت ميزانيتك أو مساحتك محدودة، فيمكن أن تؤدي غرف غرف معادلة الضغط والملابس المصممة جيدًا دورًا مماثلاً، ولكن بالنسبة لمعظم مشاريع الأدوية والإلكترونيات، فإن الدش الهوائي هو الخيار الأكثر أمانًا.

جميع غرف الاستحمام الهوائية مصنوعة من الفولاذ المقاوم للصدأ - فاركلين جميع غرف الاستحمام الهوائية مصنوعة من الفولاذ المقاوم للصدأ عرض المنتج →

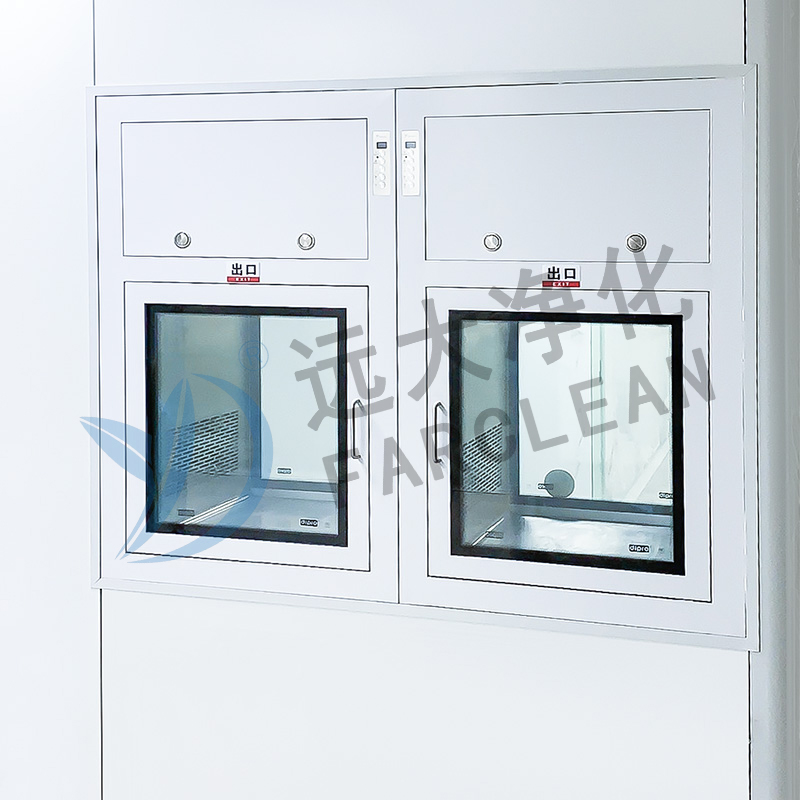

تحمل المواد أيضًا جزيئات بداخلها. يمنع صندوق التمرير ذو الأبواب المتشابكة سلسلة الضغط من الانهيار ويسمح لك بمسح العنصر أو تطهيره قبل دخوله إلى غرفة الأبحاث. أ صندوق تمرير ذاتي التنظيف يضيف العلاج بتقنية HEPA أو الأشعة فوق البنفسجية طبقة أخرى من التحكم حيث تكون نظافة المنتج أو العبوة أمرًا مهمًا.

صناديق التمرير ذاتية التنظيف | فاركلين المورد والشركة المصنعة توفر شركة Farclean صناديق تمريرية ذاتية التنظيف لغرف الأبحاث الصيدلانية والمختبرية والإلكترونية، مما يؤدي إلى تحسين النظافة والكفاءة... عرض المنتج →

بناء أو إعادة تأهيل غرفة فئة 1000: الخطوات والمزالق

سواء كنت تقوم ببناء غرفة نظيفة جديدة أو ترقية مساحة صناعية موجودة، يجب أن تتبع العملية تسلسلًا منطقيًا: تحديد تدفق العملية، وتعيين هدف التصنيف، واختيار المغلف والمعدات، ثم التحقق من الغرفة المنتهية.

التخطيط والتخطيط

ابدأ بالعملية الفعلية، وليس بالرقم المستهدف. ارسم المسارات للأشخاص والمواد والسلع التامة الصنع والنفايات. ضع العملية الأكثر حساسية في المنطقة الأنظف، مع وجود ممر متحكم به وغرف معادلة الضغط حولها. من الأخطاء الشائعة تصميم غرفة جميلة وفقًا لمعايير ISO 6 ولكن وضع باب دخول المواد بجوار مسار الرافعة الشوكية، مما يجعل من الصعب الدفاع عن التصنيف بأكمله أثناء التحقق من الصحة.

التثبيت والتحقق من الصحة

بمجرد اختيار ألواح الجدران، والأبواب، والنوافذ، ومعالجات الهواء، تحدد جودة التثبيت ما إذا كانت الغرفة تعمل وفقًا لمعايير ISO 6. ويجب فحص كل وصلة لوحة، واختراق السقف، وختم الباب للتأكد من عدم وجود تسربات. بعد التثبيت، تحتاج إلى قياس عدد الجسيمات، وفرق الضغط، وسرعة تدفق الهواء، ووقت الاسترداد في كل من حالات الراحة والتشغيل. تمت تغطية هذه الخطوة بالتفصيل في موقعنا دليل التثبيت والتحقق من صحة غرف الأبحاث المعيارية GMP .

العمل مع مورد ذي خبرة

يمكن للشركة المصنعة التي تنتج الأبواب والنوافذ والألواح ودشات الهواء وصناديق المرور تحت سقف واحد تبسيط عملية الشراء وتجنب مشكلات التوافق بين المكونات. منذ عام 2002، قام مصنعنا في Suzhou بتوفير مكونات غرف الأبحاث والتركيب الجاهز للمشاريع الصيدلانية، والإلكترونية، والأغذية، والمشاريع الأكاديمية. تعتبر هذه التجربة مهمة عندما تحتاج إلى تصميم متماسك وختم متسق ونتيجة التحقق من الصحة التي تصمد في عملية التدقيق.

توقعات التكلفة وأخطاء الشراء

تكلفة غرفة الأبحاث ISO 6 ليست فقط الأجهزة المرئية. عادةً ما تكون وحدات معالجة الهواء، ومجاري الهواء، وأدوات التحكم، والتحقق من الصحة أكبر العناصر، وتتناسب مع معدل تغير الهواء. ستكلف غرفة من الفئة 1000 بناء وتشغيل أكثر من غرفة ISO 7 لأنها تنقل المزيد من الهواء وتحتاج إلى المزيد من المرشحات.

حيث تخفي التكاليف

كن مستعدًا للتكاليف الخفية في موازنة الهواء والاختبار وإصدار الشهادات. إذا تم تعديل الغرفة داخل مبنى قائم، فإن تسطيح الأرضية وارتفاع السقف ومساحة التدفئة والتهوية وتكييف الهواء يمكن أن تحد من تصميمك. يمكن أن يؤدي النهج المعياري الذي يستخدم الألواح والمكونات الجاهزة إلى تقليل وقت التثبيت وتجنب التصنيع المخصص باهظ الثمن في موقع العمل. تشمل تكلفة التشغيل أيضًا استبدال الفلتر، وتوفير الطاقة لنظام معالجة الهواء، والمراقبة المستمرة للجسيمات.

المواصفات التي تهمك

عند مقارنة عروض الأسعار، تحقق من سمك المادة وتشطيب السطح ومواد الحشية وجودة الأجهزة، وليس فقط السعر الإجمالي. قد يكون للباب الأقل سعرًا نفس المظهر الخارجي ولكنه يفشل في اختبار الختم أو عدد الجسيمات. اطلب التركيبات المرجعية حيث تم استخدام نفس الباب أو صندوق المرور في غرفة ISO 6؛ تعد صور الموقع وتقارير الاختبار دليلاً مفيدًا على الأداء الفعلي. تأكد أيضًا من أن المورد يمكنه توثيق أداء المغلف بالكامل وتقديم رسم تثبيت واضح، لأن تصنيف غرفة الأبحاث هو نتيجة نظام، وليس شهادة مكون.

خلاصة القول لغرفة الأبحاث فئة 1000 / ISO 6

غرفة الأبحاث من الفئة 1000 عبارة عن بيئة محددة جيدًا يتم التحكم فيها وفقًا لمعايير ISO 6 مع حدود جسيمات محددة بوضوح. يتطلب القيام بذلك بشكل صحيح التنسيق بين تغييرات الهواء، والترشيح، والضغط، وختم المغلف، وإجراءات الموظفين، ونقل المواد. والخبر السار هو أن هذه المتغيرات يمكن التنبؤ بها وقابلة للاختبار. بفضل التصميم الصحيح ومكونات الجودة، يمكن لغرفة ISO 6 توفير تحكم مستقر في الجسيمات لسنوات.

إذا كنت تقوم بتقييم مشروع غرفة الأبحاث، فابدأ بكتابة هدف التصنيف، وتدفق العملية، ومعايير القبول. ثم قارن بين الموردين من حيث قدرتهم على توفير ودعم النظام الكامل، وليس فئة منتج واحدة فقط. هذا النهج سوف ينقذك من الخطأ الأكثر تكلفة على الإطلاق: بناء غرفة تبدو نظيفة ولكنها لا تستطيع اجتياز اختبار الجسيمات.
