كيف يمكن للمساحات النظيفة الحديثة تحقيق الابتكار المنهجي؟

في مجالات التصنيع المعاصرة ذات التقنية العالية والدقة، أصبح حل الغرفة النظيفة مكونًا أساسيًا لا غنى عنه في الإنتاج الصناعي. سواء في مجال المستحضرات الصيدلانية أو الأجهزة الطبية أو التكنولوجيا الحيوية أو تصنيع الإلكترونيات وأشباه الموصلات، فإن القدرة على التحكم في بيئة نظيفة تحدد بشكل مباشر جودة المنتج وسلامته. أصبحت كيفية تحقيق مساحات نظيفة عالية الكفاءة وموفرة للطاقة ومستدامة محورًا تكنولوجيًا رئيسيًا عبر الصناعات.

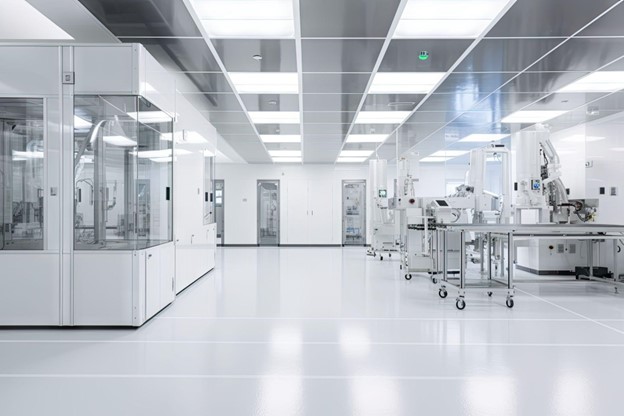

ما هو حل الغرفة النظيفة؟

يشير حل الغرفة النظيفة إلى نظام شامل مصمم لإنشاء وصيانة وإدارة بيئة نظيفة يمكن التحكم فيها. ولا يقتصر الأمر على "بناء غرفة نظيفة" فحسب، بل يوفر حلاً منهجيًا يشمل التصميم والبناء وتكوين المعدات وتنقية الهواء والمراقبة والإدارة والصيانة.

هدفها الأساسي هو الحفاظ على الغبار والكائنات الحية الدقيقة ودرجة الحرارة والرطوبة والضغط ضمن نطاقات قياسية محددة في مكان ضيق من خلال تنقية الهواء والتحكم في التدفق، مما يضمن سلامة ودقة المنتجات أو العمليات التجريبية.

عناصر

يشتمل حل الغرفة النظيفة الكامل عادةً على الأنظمة الأساسية التالية:

وحدة النظام	وصف الوظيفة
نظام تنقية الهواء	يستخدم مرشحات أولية ومتوسطة وعالية الكفاءة (HEPA/ULPA) لإزالة الجسيمات والكائنات الحية الدقيقة المحمولة بالهواء.
نظام التحكم في تدفق الهواء والضغط	يحافظ على الضغط الإيجابي في المنطقة النظيفة عبر أنظمة الإمداد والإرجاع وهواء العادم لمنع التلوث الخارجي.
نظام التحكم بدرجة الحرارة والرطوبة	يحافظ على درجة حرارة ورطوبة ثابتة، مما يضمن ظروف المعدات والمنتجات.
نظام مراقبة ذكي	يجمع المعلمات مثل درجة الحرارة والرطوبة وتدفق الهواء وتركيز الجسيمات وفرق الضغط في الوقت الحقيقي للتحكم الآلي.
النظام الهيكلي والتشطيب	يستخدم ألواح وأرضيات وأبواب ونوافذ محكمة الغلق ومقاومة للغبار ومضادة للبكتيريا وسهلة التنظيف.
نظام إدارة شؤون الموظفين والخدمات اللوجستية	يشمل غرف تغيير الملابس، ودشات الهواء، ونوافذ المرور للتحكم في دخول الأفراد والمواد ومنع التلوث.

مجالات التطبيق

يتم تطبيق حلول الغرف النظيفة على نطاق واسع في:

الأدوية والتكنولوجيا الحيوية (إنتاج الأدوية، تطوير اللقاحات)

تصنيع الإلكترونيات وأشباه الموصلات (الرقائق والمكونات الدقيقة)

إنتاج الأغذية ومستحضرات التجميل (التعبئة المعقمة، خطوط التعبئة)

الأجهزة الطبية والمختبرات (الأدوات الجراحية، معدات الاختبار)

قطاعات الطاقة الجديدة والفضاء (بطاريات الليثيوم، الأجهزة البصرية)

لماذا هو مهم جدا؟

في هذه الصناعات، حتى جسيم واحد من الغبار أو كائن حي دقيق واحد يمكن أن يتسبب في فشل المنتج، أو حدوث أخطاء تجريبية، أو الإضرار بالسلامة. يضمن حل الغرفة النظيفة أن الهواء ودرجة الحرارة والرطوبة والموظفين والمعدات تعمل في ظل ظروف خاضعة للرقابة، مما يحقق ما يلي:

جودة المنتج مستقرة

نتائج تجريبية متكررة

تحسين سلامة الإنتاج والامتثال

الاستخدام الأمثل للطاقة وتكاليف الصيانة

الاختلافات الهيكلية بين الغرف النظيفة ذات الجدران اللينة والجدران الصلبة

تنقسم الغرف النظيفة عمومًا إلى غرف نظيفة للجدران الناعمة وغرف نظيفة للجدران الصلبة بناءً على متطلبات الهيكل والاستخدام. يتمتع كلا النوعين بخصائص فريدة من حيث الهيكل والتركيب والسيناريوهات القابلة للتطبيق والتكلفة. المقارنة التفصيلية هي كما يلي:

عنصر المقارنة	غرفة البرمجيات النظيفة	غرفة تنظيف الجدران الصلبة
المواد الهيكلية الرئيسية	إطار من سبائك الألومنيوم PVC الشفاف أو ستائر مضادة للكهرباء الساكنة	ألواح نظيفة بإطار من سبائك الألومنيوم (فولاذ ملون، ألواح قرص العسل، ألواح مغنيسيوم زجاجية، إلخ.)
شكل الجدار	هيكل ستارة مرن، منقول أو قابل للإزالة	جدران صلبة ثابتة، هيكل مستقر
هيكل السقف	سقف معياري مع فلاتر وإضاءة HEPA مدمجة	نظام سقف متكامل يرتبط بشكل وثيق بنظام تنقية الهواء
طريقة التثبيت	تجميع سريع، مناسب للمناطق النظيفة المؤقتة أو الجزئية	البناء الثابت، ومناسبة للاستخدام على المدى الطويل أو غرف الأبحاث عالية الجودة
مستوى النظافة	عادة ISO 7-8	آيزو 4-6 أو أعلى
المرونة وقابلية التوسعة	يمكن نقلها أو إعادة تشكيلها بسهولة، وتوسيع مريح	قابلية التوسعة محدودة، والتعديلات تتطلب إعادة البناء
التكلفة ووقت البناء	تكلفة أقل، وفترة تركيب أقصر	ارتفاع التكلفة، وفترة البناء أطول
السيناريوهات القابلة للتطبيق	المعامل، خطوط الإنتاج المؤقتة، مناطق الفحص	ورش الأدوية، مصانع الإلكترونيات، مناطق إنتاج الأجهزة الطبية

الميزات الهيكلية

1.الغرف النظيفة للجدران الناعمة: المرونة والفعالية من حيث التكلفة

الإطار المعياري: مصنوعة من سبائك الألومنيوم خفيفة الوزن أو الفولاذ المقاوم للصدأ، هيكل بسيط.

الضميمة الستار: مادة PVC أو EVA المضادة للكهرباء الساكنة تمنع الغبار الخارجي بشكل فعال.

التنقل العالي: يمكن تجميعها أو تفكيكها بسرعة وفقًا لتغييرات العملية أو تعديلات خط الإنتاج.

التطبيقات النموذجية: تجارب قصيرة المدى، مناطق تجميع الإلكترونيات، خطوط فحص نظيفة.

المزايا: بناء سريع، تكلفة منخفضة، تكوين مرن.

القيود: مستوى نظافة محدود وعزل صوت أضعف وضيق الهواء.

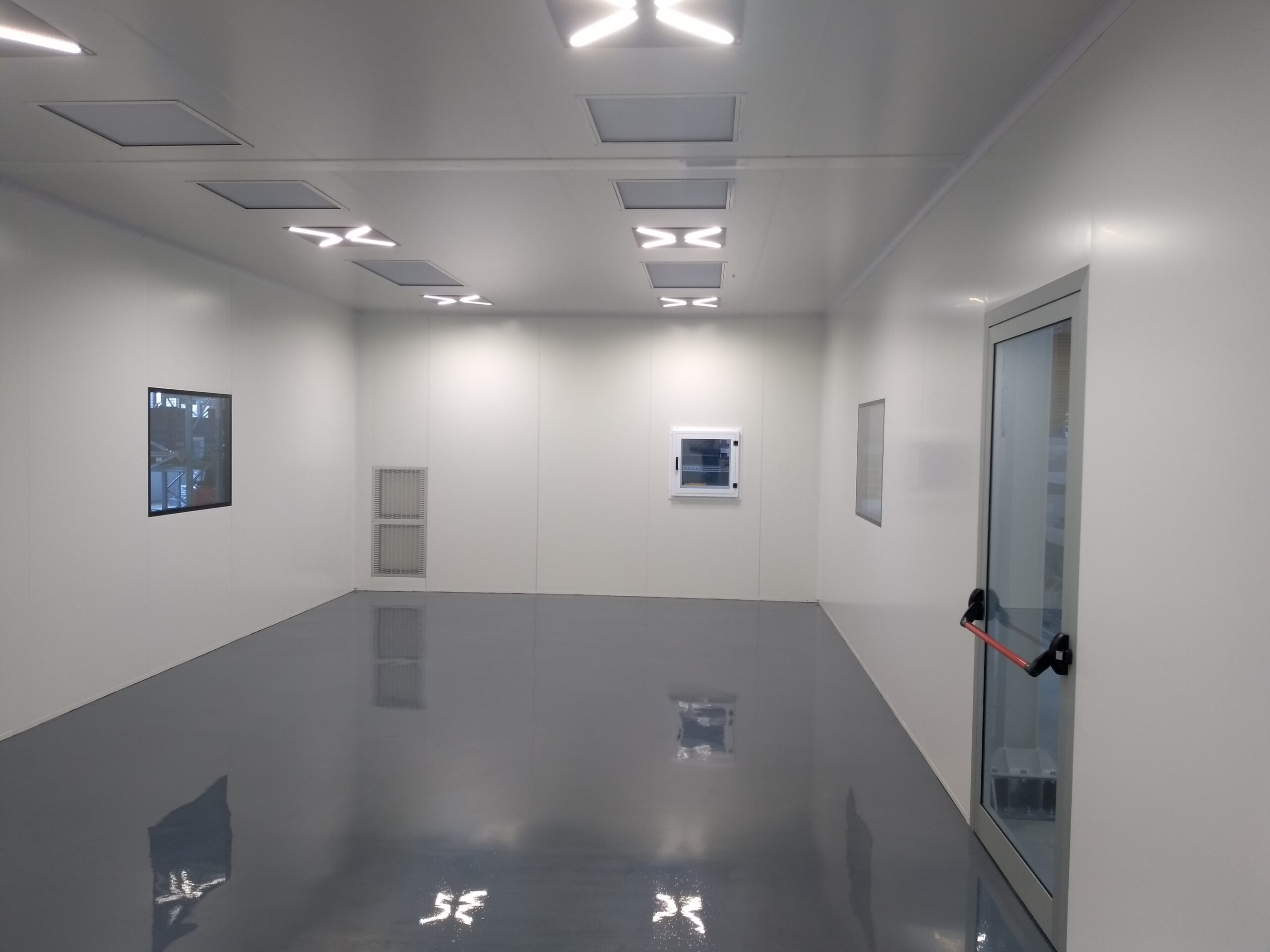

2.الغرف النظيفة ذات الجدران الصلبة: الاستقرار والمعايير العالية

هيكل الجدار: مصنوعة من ألواح نظيفة عالية القوة (فولاذ ملون، ألواح ألومنيوم على شكل قرص العسل، وما إلى ذلك)، وأسطح ناعمة وخالية من الغبار من الداخل والخارج.

نظام الهواء المتكامل : الأسقف غالبًا ما تكون مجهزة بأنظمة FFU (وحدة مرشح المروحة) لتدفق الهواء الصفحي.

أداء الختم القوي: تنظيم تدفق الهواء الموحد والحفاظ على الضغط الإيجابي المستقر.

التطبيقات النموذجية: مصانع الأدوية وغرف عمليات المستشفيات وإنتاج أشباه الموصلات والأجهزة البصرية.

المزايا: نظافة عالية، عمر خدمة طويل، هيكل متين.

القيود: التكلفة العالية، صعوبة التعديل.

التكامل بين الاستشعار الذكي والتحكم في غرف الأبحاث

مع الترقية الرقمية للصناعة، أصبحت أجهزة الاستشعار الذكية عنصرا رئيسيا في حلول الغرف النظيفة. يتيح جمع البيانات في الوقت الفعلي مثل درجة الحرارة والرطوبة والضغط التفاضلي وتدفق الهواء وتركيز الجسيمات للمديرين مراقبة حالة غرف الأبحاث بدقة عبر نظام تحكم مركزي. بمجرد انحراف المعلمات عن النطاق المحدد، يمكن للنظام ضبط تدفق الهواء أو كفاءة الترشيح تلقائيًا، مما يحقق التوازن البيئي الديناميكي. لا تعمل هذه المراقبة الذكية على تحسين الكفاءة التشغيلية فحسب، بل تقلل أيضًا من الأخطاء البشرية بشكل كبير.

1. الدور الأساسي للاستشعار الذكي

الهدف الرئيسي لتشغيل غرف الأبحاث هو الحفاظ على نظافة الهواء المستقرة ودرجة الحرارة والرطوبة والضغط وسرعة تدفق الهواء، والتي تعتمد على ردود الفعل في الوقت الحقيقي من أجهزة الاستشعار عالية الحساسية.

نوع المستشعر	المعلمة المراقبة	سيناريو التطبيق
مستشعر الجسيمات	تركيز الجسيمات المحمولة جواً (PM0.3–PM10)	مراقبة في الوقت الحقيقي للتغيرات في فئة غرف الأبحاث
مستشعر درجة الحرارة والرطوبة	درجة الحرارة والرطوبة النسبية	المناطق الطبية والإلكترونية والصيدلانية النظيفة
مستشعر الضغط التفاضلي	فرق ضغط المنطقة واتجاه تدفق الهواء	منع التلوث المتبادل، والحفاظ على الضغط الإيجابي
مستشعر تدفق الهواء	سرعة تدفق الهواء الصفحي والتوحيد	خطوط إنتاج خالية من الغبار ومراقبة التهوية
مستشعر غاز المركبات العضوية المتطايرة	المركبات العضوية المتطايرة	المعامل الكيميائية، إنتاج الأدوية

يتم تجميع بيانات المستشعر هذه وتحليلها بواسطة أنظمة التحكم المركزية (BAS/EMS) ويمكن أن تؤدي إلى تعديلات تلقائية بالمللي ثانية، مثل تنظيم سرعة المروحة، أو تنشيط وحدة التصفية، أو موازنة حمل التدفئة والتهوية وتكييف الهواء (HVAC).

2. أنظمة التحكم الذكية: من الاستجابة السلبية إلى التعديل النشط

تعتمد أنظمة الغرف النظيفة التقليدية على المراقبة اليدوية والمعايرة الدورية، في حين تحقق حلول الغرف النظيفة الحديثة تحكمًا آليًا مغلقًا بالكامل:

جمع في الوقت الحقيقي والتحليل السحابي

تقوم أجهزة الاستشعار بتحميل البيانات إلى منصة تحكم مركزية، حيث تكتشف الخوارزميات الاتجاهات والانحرافات في النظافة.

التنفيذ التلقائي لأوامر الضبط

عندما يتجاوز تركيز الجسيمات الحدود أو تنحرف درجة الحرارة عن القيم المحددة، يقوم النظام تلقائيًا بضبط تدفق الهواء أو تشغيل المروحة دون تدخل بشري.

إدارة مرتبطة متعددة الأبعاد

يمكن ربط غرف الأبحاث بالإضاءة والتحكم في الوصول وأنظمة مراقبة الطاقة لتوحيد إدارة الطاقة والتحكم في النظافة.

آليات التنبيه الذكية

يتم اكتشاف الظروف غير الطبيعية (على سبيل المثال، عدم توازن الضغط أو انسداد الفلتر) على الفور والتنبيه بها، مما يمنع مخاطر التلوث.

3. إدارة غرف الأبحاث المعتمدة على البيانات

إن استخدام تكنولوجيا الاستشعار الذكية يحول إدارة الغرف النظيفة من "التحكم القائم على الخبرة" إلى نهج يعتمد على البيانات.

منصات البيانات المرئية

يمكن للمشغلين مراقبة اتجاهات درجة الحرارة والرطوبة وتركيز الجسيمات عن بعد.

الصيانة التنبؤية

تساعد بيانات المستشعر على التنبؤ بحالة المعدات وتنبيهات استباقية لاستبدال الفلتر أو خدمة النظام، مما يؤدي إلى تجنب فترات التوقف عن العمل.

تحسين الطاقة

تقوم الخوارزميات بضبط تدفق الهواء وأحمال التبريد ديناميكيًا، مما يضمن الأداء مع تقليل استهلاك الطاقة.

ابتكارات المواد المضادة للميكروبات والتنظيف الذاتي

الهدف الأساسي لغرفة الأبحاث هو منع التلوث، ويؤثر اختيار المواد بشكل مباشر على التحكم في النظافة. في الآونة الأخيرة، تم اعتماد الطلاءات المضادة للميكروبات والمواد السطحية ذاتية التنظيف على نطاق واسع. إنها تمنع نمو الميكروبات بشكل فعال وتقلل من تكرار التنظيف، مما يقلل من التلوث الثانوي. توفر هذه المواد أيضًا مقاومة للتآكل وانعكاسية عالية، مما يحسن كفاءة الإضاءة والسطوع البيئي.

المواد المضادة للميكروبات: من الحماية السلبية إلى التثبيط النشط

غالبًا ما تستخدم الجدران والأرضيات وأسطح المعدات التقليدية الإيبوكسي أو الفولاذ المقاوم للصدأ أو PVC. على الرغم من سهولة تنظيفها، إلا أنها لا تستطيع قمع نمو الميكروبات بشكل فعال. تعمل المواد المضادة للميكروبات من الجيل التالي على دمج أيونات معدنية أو أكاسيد نانوية في الركيزة، مما يوفر عملًا مستمرًا مضادًا للميكروبات.

نوع مضاد للميكروبات	المكون الرئيسي	آلية	منطقة التطبيق
أيون الفضة (Ag⁺)	الراتنج المركب	يعطل أغشية الخلايا، ويمنع تكاثر البكتيريا	الألواح والأبواب ومناضد العمل
نانو ثاني أكسيد التيتانيوم (TiO₂)	أكسيد ضوئي	يتحلل الملوثات العضوية والبكتيريا تحت الضوء	الأسقف والمساكن الخفيفة
أيون النحاس (Cu⁺/Cu²⁺)	طلاء	يتداخل مع عملية التمثيل الغذائي الخلوي	الأرضيات، مقابض الأبواب
طلاء عضوي مضاد للميكروبات	بوليمر الأمونيوم الرباعي	يشكل طبقة مضادة للميكروبات طويلة الأمد	منافذ الهواء، أسطح المعدات

تشكل هذه المواد حاجزًا بيئيًا دقيقًا على الأسطح الملامسة، مما يحافظ على التأثيرات المضادة للميكروبات لسنوات ويمنع البكتيريا والفطريات والفيروسات بشكل فعال.

تقنية التنظيف الذاتي: تعزيز كفاءة الصيانة

يؤثر تراكم الغبار والزيوت والجسيمات على أسطح غرف الأبحاث على مستويات النظافة. يؤدي تطبيق مواد التنظيف الذاتي إلى تحويل عملية الصيانة من الإزالة اليدوية إلى التنظيف الذاتي للسطح:

1. طلاءات النانو ذاتية التنظيف

خشونة النانو والأسطح الكارهة للماء (زاوية التلامس> 150 درجة) تمنع التصاق الغبار والماء؛ يمكن إزالة الملوثات بسهولة عن طريق تدفق الهواء أو الماء.

2. أفلام التنظيف الذاتي التحفيزية

تحت الضوء المرئي أو فوق البنفسجي، يقوم TiO₂ بتحليل الملوثات العضوية، وأكسدها إلى CO₂ وH₂O للتنقية المستمرة.

3. أسطح التنظيف الذاتي المضادة للكهرباء الساكنة

تعمل البوليمرات الموصلة أو أكاسيد المعادن على تبديد الشحنات الساكنة، مما يمنع التصاق الغبار، وهو أمر مهم بشكل خاص في غرف الأبحاث الإلكترونية.

التآزر متعدد الأبعاد في أنظمة غرف الأبحاث

في حلول الغرف النظيفة الحديثة، يتم دمج المواد المضادة للميكروبات ومواد التنظيف الذاتي مع تنقية الهواء، وتصميم تدفق الهواء، والتحكم في الرطوبة:

طبقة حماية السطح تقلل من التصاق الملوثات

تعمل أنظمة الاستشعار الذكية على مراقبة تغيرات الجسيمات المحمولة جواً

تعمل وحدات التنظيف والتطهير الآلي على تحسين كفاءة الصيانة

يسهل تصميم اللوحة المعيارية عملية الاستبدال والترقيات الدورية

يحافظ هذا النهج متعدد الأبعاد على بيئات نظيفة ومستقرة على المدى الطويل، ويقلل من التنظيف اليدوي واستخدام المواد الكيميائية، ويحقق توازنًا بين الكفاءة والصداقة البيئية والمتانة.

مضادات الميكروبات الخضراء والصيانة الذكية

سوف يركز تطوير مواد غرف الأبحاث المستقبلية على:

العوامل المضادة للميكروبات الصديقة للبيئة: تحل المواد العضوية الطبيعية محل الأيونات المعدنية لتقليل التأثير البيئي

طبقات متينة ذاتية الشفاء: إصلاح الخدوش تلقائيًا مع الحفاظ على الخصائص المضادة للميكروبات

الأسطح الذكية المستجيبة: تفعيل الآليات المضادة للميكروبات عند اكتشاف التلوث

المواد المعيارية القابلة لإعادة التدوير: دعم إعادة الاستخدام، وخفض تكاليف البناء والصيانة

البناء المعياري: مفتاح بناء غرف الأبحاث الفعالة

في بناء غرف الأبحاث الحديثة، أصبحت السرعة والمرونة والتحكم في التكاليف عوامل حاسمة لنجاح المشروع. غالبًا ما يتطلب إنشاء غرف الأبحاث التقليدية دورات طويلة وعمليات تركيب معقدة في الموقع. مع ظهور حلول الغرف النظيفة النموذجية، تشهد صناعة البناء والتشييد حقبة جديدة من الكفاءة.

1. القيمة الأساسية للمفهوم المعياري

الفكرة الأساسية للبناء المعياري هي تصنيع مكونات الغرف النظيفة مسبقًا - الجدران والأسقف والأبواب والنوافذ والقنوات وأنظمة الإضاءة والوحدات الهيكلية الأخرى - إلى وحدات موحدة في المصنع، حيث يتم الانتهاء من التصنيع الدقيق والفحص قبل نقلها إلى الموقع للتجميع.

لا يؤدي هذا النهج إلى تقصير دورات البناء فحسب، بل يضمن أيضًا "النظافة عند التثبيت" من خلال التحكم الدقيق والتصميم المنهجي.

مزايا البناء المعياري	البناء التقليدي	غرف الأبحاث المعيارية
دورة البناء	القطع والتجميع في الموقع، لمدة طويلة	التصنيع المسبق في المصنع، والتجميع في الموقع، وتقليل الدورة بأكثر من 50%
ضبط الجودة	تتأثر بشدة بظروف الموقع	إنتاج موحد، دقة عالية، اتساق قوي
التوسع والصيانة	من الصعب تعديلها، وارتفاع تكلفتها	يمكن استبدال الوحدات أو ترقيتها بسهولة
مراقبة النظافة	من الصعب السيطرة على الغبار في الموقع	تركيب خالي من الغبار، خطر تلوث منخفض
التكلفة الإجمالية	ارتفاع النفايات المادية	مكونات قابلة لإعادة الاستخدام، استخدام عالي للمواد

2. التثبيت السريع والتوسع المرن

الميزة الرئيسية لغرف الأبحاث المعيارية هي النشر السريع. تستخدم المكونات القياسية شرائط إغلاق أو وصلات مخفية لتجميع "التوصيل والتشغيل"، مما يقلل بشكل كبير من عمليات اللحام والطحن وغيرها من العمليات عالية الغبار. وهذا لا يؤدي إلى تسريع عملية البناء فحسب، بل يقلل أيضًا من مخاطر التلوث.

علاوة على ذلك، غالبًا ما تحتاج مساحات غرف الأبحاث إلى التوسع أو التعديل الوظيفي مع تغير متطلبات الإنتاج. يسمح التصميم المعياري القابل للفصل للمستخدمين بإعادة تشكيل المساحة بسرعة دون هدم واسع النطاق، مما يعزز بشكل كبير قابلية الاستخدام والاستدامة في غرفة الأبحاث على المدى الطويل.

3. كفاءة الطاقة الموازية وحماية البيئة

لا يقتصر البناء المعياري على الكفاءة فحسب، بل إنه يتوافق أيضًا مع مبادئ البناء الأخضر. يعمل التصنيع المسبق في المصنع على تحسين استخدام المواد وتقليل النفايات. في الموقع، هناك حاجة إلى عدد أقل من العمليات الرطبة، مما يقلل من تلوث الغبار والضوضاء.

تشتمل بعض أنظمة غرف الأبحاث الحديثة على ألواح قابلة لإعادة التدوير وطبقات عازلة موفرة للطاقة، مما يحافظ على أداء محكم مع تقليل استهلاك الطاقة.

4. البناء الذكي والمراقبة الرقمية

مع إدخال تقنيات البناء الرقمية (BIM، IoT)، تطور بناء غرف الأبحاث المعيارية إلى ما هو أبعد من التجميع الميكانيكي إلى المراقبة الذكية والنمذجة الدقيقة:

محاكاة البيم: تصور عمليات البناء بشكل ثلاثي الأبعاد لتجنب تعارضات التصميم

مراقبة أجهزة الاستشعار الذكية: الكشف في الوقت الحقيقي عن دقة التثبيت ونظافة الهواء

أنظمة الصيانة عن بعد: مراقبة ما بعد التثبيت للبيانات التشغيلية لدعم تخطيط الصيانة

يضمن نموذج البناء الذكي هذا إمكانية التتبع والإدارة المستندة إلى البيانات من مرحلة البناء، مما يضمن أن كل وحدة تلبي معايير غرف الأبحاث.

اعتبارات التصميم: التوازن العلمي لتدفق الهواء ودرجة الحرارة

في بناء غرف الأبحاث، يعد التحكم في تدفق الهواء ودرجة الحرارة من العوامل الحاسمة لضمان النظافة واستقرار العملية. إن تصميم تدفق الهواء المناسب لا يزيل الجسيمات والملوثات فحسب، بل يضمن أيضًا توزيعًا موحدًا لدرجة الحرارة والرطوبة، وبالتالي تعزيز الأداء العام لغرفة الأبحاث.

1. مبادئ تصميم تدفق الهواء

ينقسم تدفق هواء غرف الأبحاث بشكل أساسي إلى التدفق الصفحي (أحادي الاتجاه) والتدفق المضطرب (المختلط):

التدفق الصفحي

يتحرك الهواء في اتجاه واحد، ويحمل الجزيئات مباشرة إلى خارج الفضاء.

يُستخدم بشكل شائع في المناطق الحرجة التي تتطلب نظافة عالية للغاية، مثل تغليف الأدوية أو تصنيع الأدوات الدقيقة.

التدفق المضطرب

يتحرك الهواء في اتجاهات متعددة، لكن معدلات تبادل الهواء المرتفعة تقلل من تركيز الجسيمات.

مناسبة للمناطق غير الحرجة أو بيئات الإنتاج العامة؛ تكلفة أقل.

نوع تدفق الهواء	صفات	منطقة مناسبة
رقائقي	أحادي الاتجاه، ونظافة عالية	العمليات الحرجة المخبرية، المناطق الصيدلانية المعقمة
مضطرب	متعدد الاتجاهات، تبادل الهواء العالي	مناطق التخزين، مناطق الإنتاج العام

2. التحكم في درجة الحرارة والرطوبة

لا تؤثر درجة الحرارة والرطوبة على جودة المنتج فحسب، بل تؤثر أيضًا على كفاءة تدفق الهواء. التحكم السليم يمنع:

التكثيف أو تآكل المعدات في البيئات عالية الرطوبة

الكهرباء الساكنة في البيئات منخفضة الرطوبة، والتي يمكن أن تلحق الضرر بالمكونات الإلكترونية أو الأدوات الدقيقة

عدم استقرار العملية بسبب تقلبات درجات الحرارة، مما يؤثر على اتساق الإنتاج

تشمل تدابير التحسين ما يلي:

أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) الدقيقة وأنظمة الترطيب/إزالة الرطوبة المدمجة مع وحدات التحكم الرقمية

إدارة درجة الحرارة والرطوبة في المناطق الحرجة لتجنب هدر الطاقة من التحكم الموحد

أجهزة استشعار مراقبة موضوعة بشكل جيد للحصول على ردود فعل في الوقت الفعلي وتعديل تدفق الهواء ودرجة الحرارة والرطوبة

3. تقسيم غرف الأبحاث وتوازن الهواء

لضمان تدفق الهواء بكفاءة، غالبًا ما تعتمد غرف الأبحاث تصميم تقسيم المناطق:

المجالات الحرجة: على سبيل المثال، غرف العمليات المعقمة، تتطلب التدفق الصفحي والتحكم الصارم في درجة الحرارة/الرطوبة

المجالات غير الحرجة: على سبيل المثال، قد تستخدم غرف التخزين أو مناطق التغيير التدفق المضطرب لتقليل استهلاك الطاقة

تدرجات الضغط: تمنع اختلافات الضغط الإيجابية أو السلبية بين المناطق الملوثات من دخول المناطق الحرجة

تسمح حلول الغرف النظيفة المعيارية بقنوات تدفق الهواء المصممة مسبقًا في كل وحدة، مما يضمن تدفق الهواء وتوزيع درجة الحرارة أثناء التجميع وتجنب التعديلات المعقدة بعد البناء.

4. المراقبة الذكية للتوازن العلمي

تدمج غرف الأبحاث الحديثة بشكل متزايد أنظمة استشعار ذكية:

مراقبة في الوقت الحقيقي لأعداد الجسيمات ودرجة الحرارة والرطوبة وفرق الضغط

الضبط التلقائي لسرعات المروحة وحجم العادم وتكييف الهواء لتحقيق التوازن الديناميكي

يمكن إدارة البيانات عن بعد، مما يوفر أساسًا للصيانة والتحسين

لا يعمل التحكم الذكي على تعزيز استقرار الهواء ودرجة الحرارة فحسب، بل يقلل أيضًا من تكاليف المراقبة اليدوية، مما يضمن التشغيل المستمر عالي الأداء.

التعاون بين تقسيم المناطق وأنظمة الجدران المرنة

في تصميم غرف الأبحاث الحديثة، يعد الجمع بين تقسيم المناطق المكانية وأنظمة الجدران المرنة أمرًا بالغ الأهمية لإدارة الإنتاج بكفاءة ودقة. تختلف المتطلبات الوظيفية للمجالات الوظيفية المختلفة فيما يتعلق بالنظافة ودرجة الحرارة والرطوبة والضغط، ويمكن لأنظمة الجدران المرنة أن تتكيف بسرعة مع هذه التغييرات، مما يتيح تخطيطات معيارية وقابلة للتعديل.

أهمية تصميم تقسيم المناطق

المناطق الحرجة: على سبيل المثال، مناطق العمليات المعقمة، ومناطق الأدوات الدقيقة؛ تتطلب عددًا منخفضًا للغاية من الجسيمات، وتدفقًا ثابتًا للهواء، وتحكمًا صارمًا في درجة الحرارة/الرطوبة

المناطق غير الحرجة: على سبيل المثال، غرف تغيير الملابس، وتخزين المواد؛ تركيز الجسيمات المسموح به، التحكم في المناخ المعتدل

إدارة الضغط: الحفاظ على الضغط الإيجابي في المناطق الحرجة لمنع التدفق العكسي للتلوث؛ تحافظ المناطق غير الحرجة على ضغط سلبي أو محايد للتحكم في تدفق الهواء

يضمن تقسيم المناطق نظافة عالية في المناطق الحيوية مع تقليل استخدام الطاقة في المناطق غير الحرجة، مما يحسن الكفاءة التشغيلية الشاملة.

مزايا أنظمة الجدران المرنة

تعديل سريع للتخطيط: إعادة تكوين المناطق وفقًا لاحتياجات الإنتاج دون إنشاءات واسعة النطاق

توافق تدفق الهواء ودرجة الحرارة: تضمن الواجهات محكمة الغلق بقاء تدفق الهواء الصفحي أو المضطرب فعالاً

سهولة الصيانة: يمكن إزالة الألواح للتنظيف أو استبدالها بمواد مضادة للبكتيريا/المضادة للكهرباء الساكنة

توفير التكلفة والوقت: يقلل من استهلاك العمالة والمواد مقارنة بالجدران الصلبة التقليدية، ويقصر دورة البناء

ميزة الجدار المرن	القيمة العملية	مثال التطبيق
تصميم وحدات	إضافة أو إزالة المناطق بسرعة	مختبرات مؤقتة، خطوط إنتاج قابلة للتوسيع
واجهات قابلة للتعديل	الحفاظ على تدفق الهواء وتوازن الضغط	الفصل بين المناطق الحرجة وغير الحرجة
لوحات قابلة للاستبدال	تحسين مستويات النظافة	تطبيق مواد مضادة للبكتيريا والتنظيف الذاتي
قابلة للإزالة للصيانة	تقليل تكاليف الصيانة	التنظيف والتفتيش المنتظم

التآزر بين تقسيم المناطق وأنظمة الجدار

حماية مستقلة للمناطق عالية النظافة: جدران معيارية تحيط بدقة بالمناطق الحرجة، مما يعمل على استقرار مستويات الجسيمات ودرجة الحرارة والضغط

القدرة على التكيف مع احتياجات الإنتاج: يمكن تعديل تخطيط الجدار لاستيعاب المنتجات أو العمليات الجديدة

تدفق هواء محسّن: يعمل إغلاق الجدار وتقسيم المناطق على توجيه الهواء من المناطق النظيفة إلى المناطق الأقل خطورة، مما يقلل من التلوث المتبادل

كفاءة الطاقة والاستدامة: التقسيم المناسب للمناطق يقلل من أحمال التدفئة والتهوية وتكييف الهواء غير الضرورية؛ يمكن أن تكون مواد الجدران قابلة لإعادة التدوير أو منخفضة الطاقة، مما يدعم مبادئ التنمية المستدامة

المخاطر المشتركة في البناء والإدارة

أثناء بناء وتشغيل غرف الأبحاث، حتى مع البناء المعياري، وأنظمة الجدران المرنة، وأجهزة الاستشعار الذكية، قد تنشأ مخاطر محتملة مختلفة. إذا لم يتم تحديد هذه المخاطر ومعالجتها على الفور، فإنها يمكن أن تؤثر على أداء غرف الأبحاث وتشكل مخاطر على سلامة الإنتاج وجودة المنتج.

المخاطر الرئيسية أثناء البناء

1. ضعف الجدار وختم الواجهة

إذا لم يتم تركيب الجدران المعيارية على مستوى أو كانت الواجهات محكمة الإغلاق بشكل غير مناسب، فقد يحدث تسرب لتدفق الهواء وعدم استقرار الضغط، مما يؤثر على نظافة المناطق الحرجة.

2. انحرافات بناء الأرضيات والسقف

يمكن أن تؤدي الأسطح غير المستوية أو الفجوات الكبيرة بين الألواح إلى تعطيل التدفق الصفحي أو التسبب في ترسب الجسيمات.

3. اختيار المواد غير لائق

يمكن أن يؤدي اختيار مواد غير مناسبة مضادة للبكتيريا أو ذاتية التنظيف أو طلاءات غير مكتملة إلى حدوث ذلك

4. تسلسل وعمليات البناء غير القياسية

يمكن أن يؤثر الانحراف عن الإجراءات القياسية الخاصة بالتركيب الكهربائي أو التهوية أو اللوحة على الإعداد والمعايرة اللاحقة، مما يزيد من مخاطر إعادة العمل.

المخاطر أثناء التشغيل والإدارة

1. سلوك الموظفين غير لائق

إن عدم الامتثال لبروتوكولات الدخول، مثل عدم تغيير الملابس الواقية أو تخطي تعقيم اليدين، يمكن أن يؤدي إلى تلوث الجسيمات.

2. تأخر صيانة المعدات

قد تتسبب أنظمة التدفئة والتهوية وتكييف الهواء والمرشحات وأجهزة الاستشعار التي لا تتم صيانتها أو معايرتها بانتظام في تدفق هواء غير طبيعي أو عدم التحكم في درجة الحرارة والرطوبة.

3. إدارة تقسيم المناطق فضفاضة

يزيد الفصل السيئ بين المناطق الحرجة وغير الحرجة من خطر التلوث المتبادل.

4. عدم كفاية التنظيف والتطهير

حتى مع استخدام المواد المضادة للبكتيريا، فإن التنظيف والتطهير المنتظم ضروريان للحفاظ على معايير النظافة العالية.

التدابير الوقائية وأفضل الممارسات

نوع الخطر الإجراء المضاد والتوصية التأثير المتوقع

1. سلوك الموظفين غير لائق

إن عدم الامتثال لبروتوكولات الدخول، مثل عدم تغيير الملابس الواقية أو تخطي تعقيم اليدين، يمكن أن يؤدي إلى تلوث الجسيمات.

2. تأخر صيانة المعدات

قد تتسبب أنظمة التدفئة والتهوية وتكييف الهواء والمرشحات وأجهزة الاستشعار التي لا تتم صيانتها أو معايرتها بانتظام في تدفق هواء غير طبيعي أو عدم التحكم في درجة الحرارة والرطوبة.

3. إدارة تقسيم المناطق فضفاضة

يزيد الفصل السيئ بين المناطق الحرجة وغير الحرجة من خطر التلوث المتبادل.

4. عدم كفاية التنظيف والتطهير

حتى مع استخدام المواد المضادة للبكتيريا، فإن التنظيف والتطهير المنتظم ضروريان للحفاظ على معايير النظافة العالية.

التدابير الوقائية وأفضل الممارسات

نوع الخطر	التدابير المضادة والتوصية	التأثير المتوقع
تسرب الجدار/الواجهة	فحص الأختام بانتظام، واستخدام الألواح المعيارية عالية الجودة	تدفق هواء مستقر، ومستويات جسيمات يمكن التحكم فيها
إدارة شؤون الموظفين غير لائقة	فرض بروتوكولات الدخول، وتدريب الموظفين على التشغيل السليم	تقليل التلوث المتبادل وتحسين النظافة
تأخر صيانة المعدات	تنفيذ الصيانة المجدولة والمعايرة	درجة حرارة ورطوبة مستقرة، وعمر أطول للمعدات
عدم كفاية التنظيف والتطهير	وضع جداول التنظيف واستخدام المطهرات المناسبة	الأسطح الصحية تمنع نمو الميكروبات

معايير صارمة وإدارة العامل البشري

حتى مع البناء المعياري، والمواد المضادة للبكتيريا، وأجهزة الاستشعار الذكية، يظل الامتثال للمعايير وإدارة شؤون الموظفين عناصر أساسية لضمان تشغيل غرف الأبحاث بشكل مستقر على المدى الطويل. يمكن للبروتوكولات الصارمة والإدارة العلمية للعامل البشري أن تقلل بشكل فعال من مخاطر التلوث، وتعزز كفاءة الإنتاج، وتطيل عمر المعدات والمرافق.

أهمية العمليات الموحدة

1. معايير البناء

يجب أن تستوفي جميع الجدران والأسقف والأرضيات والواجهات متطلبات فئة غرف الأبحاث لضمان تدفق الهواء والضغط ودرجة الحرارة/الرطوبة بشكل مستقر.

يجب أن تتبع دقة تركيب اللوحات المعيارية وختم الواجهة والأنابيب معايير موحدة لمنع انحرافات الأداء.

2. معايير التشغيل والصيانة

يجب صيانة ومعايرة أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والمرشحات، وأجهزة الاستشعار بشكل منتظم.

يجب تنفيذ إجراءات التنظيف والتطهير بشكل صارم للحفاظ على النظافة في المناطق الحرجة وغير الحرجة.

الجوانب الرئيسية لإدارة العوامل البشرية

1. تدريب الموظفين والمعايير السلوكية

يجب أن يتلقى جميع الموظفين الذين يدخلون غرفة الأبحاث تدريبًا احترافيًا على الملابس الواقية ونظافة الأيدي وإجراءات التشغيل.

يساعد التقييم المنتظم لسلوك الموظفين على منع التلوث المتبادل بالجسيمات أو الميكروبات.

2. التحكم في الوصول وتقسيم المناطق

تطبيق صارم لتقسيم المناطق الحرجة وغير الحرجة لضمان امتثال تدفقات الموظفين والمواد لمتطلبات فئة غرف الأبحاث.

استخدم أنظمة الاستشعار الذكية لمراقبة حركة الأفراد وتسجيل المعلمات والعمليات البيئية في الوقت الفعلي.

3. تدابير السلامة

قم بارتداء النظارات الواقية والأقنعة والقفازات في المناطق عالية الخطورة لتقليل مخاطر الإصابة والتلوث.

توفير تدريب سريع للموظفين الجدد وموظفي البناء المؤقتين لضمان عمليات متسقة.

تكامل الإدارة والمعايير

الجانب الإداري	التدابير الرئيسية	النتيجة المتوقعة
معايير البناء	دقة التركيب المعياري، وختم الواجهة، والأنابيب الموحدة	تدفق هواء ثابت، ضغط متوازن، تحكم دقيق في درجة الحرارة/الرطوبة
تدريب الموظفين	الملابس الواقية، نظافة اليدين، إجراءات التشغيل	تقليل التلوث بالجسيمات والميكروبات، وتحسين النظافة
التحكم في الوصول	تقسيم المناطق، ومراقبة أجهزة الاستشعار الذكية	مراقبة في الوقت الحقيقي، وتقليل التلوث المتبادل
التشغيل والصيانة	المعايرة المجدولة لأجهزة التدفئة والتهوية وتكييف الهواء وأجهزة الاستشعار والتنظيف والتطهير	عمر ممتد للمعدات، بيئة مستقرة، عمليات آمنة وموثوقة

مع الترقية العالمية للتصنيع وظهور التقنيات الذكية، تطورت حلول الغرف النظيفة من مشاريع تنقية الهواء الفردية إلى أنظمة متكاملة تجمع بين المراقبة الذكية وكفاءة الطاقة والبناء المعياري.

إنها تمثل تطورًا متقدمًا في تكنولوجيا غرف الأبحاث وتوفر ضمانًا موثوقًا للإنتاج عالي المستوى. في المستقبل، سوف تستمر حلول الغرف النظيفة الفعالة والذكية والمستدامة في الابتكارات في المساحات الصناعية النظيفة، مما يساعد الصناعات على تحقيق إنتاج عالي الجودة والسلامة البيئية.
