فهم الممر غير ذاتي التنظيف عبر الصندوق

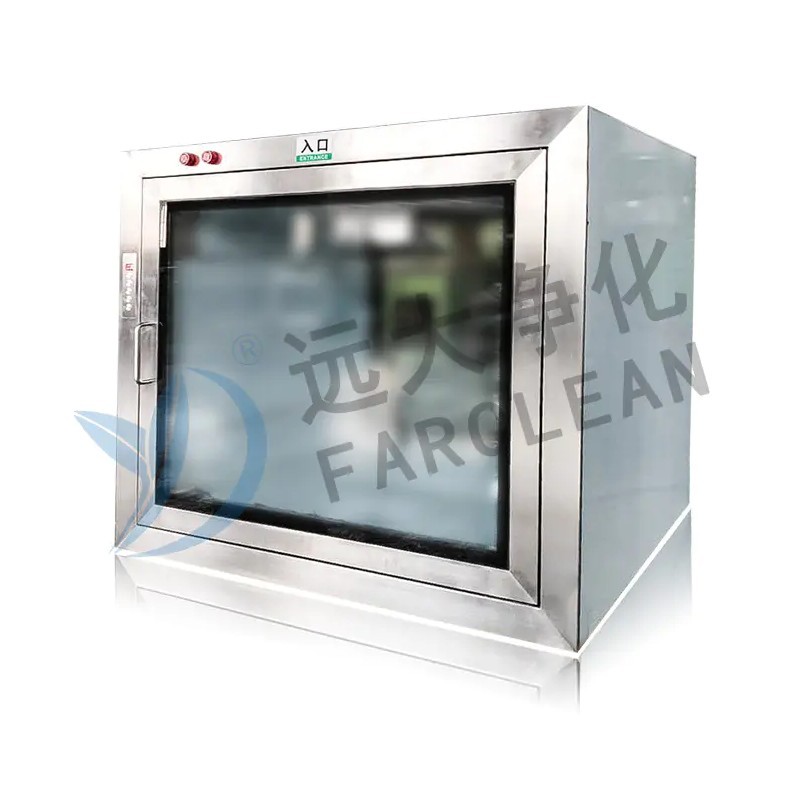

A عدم التنظيف الذاتي تمر عبر الصندوق عبارة عن غرفة نقل ثابتة وثابتة مثبتة في الجدار بين غرفة الأبحاث ومنطقة مجاورة غير مصنفة أو ذات تصنيف أدنى. على عكس التنظيف الذاتي (أو الدش الهوائي) الذي يمر عبر الصناديق، التي تستخدم المراوح ومرشحات HEPA لتطهير الجسيمات المحمولة جواً من المواد المنقولة بشكل فعال، يعتمد البديل غير التنظيف الذاتي على أبواب متشابكة وإمكانية التحكم في الوصول لمنع التلوث المتبادل. وتتمثل وظيفتها الأساسية في العمل كمنطقة عازلة نظيفة، أي حاجز مادي يضمن عدم تواصل البيئتين بشكل مباشر أثناء نقل المواد.
تتميز الغرفة عادةً ببابين متشابكين: أحدهما يفتح على جانب غرفة الأبحاث والآخر على البيئة الخارجية. تضمن آلية التعشيق عدم إمكانية فتح كلا البابين في وقت واحد، مما يحافظ على فارق ضغط الهواء ويمنع الهواء الخارجي غير المرشح من دخول غرفة الأبحاث. هذا التصميم السلبي يجعله أكثر بساطة، وأقل تكلفة للصيانة، وموثوقًا للغاية مقارنة بأنظمة إزالة التلوث النشطة، وهي ميزة كبيرة في المنشآت التي يكون فيها التوقف عن العمل مكلفًا.
يتم تصنيع الصناديق غير ذاتية التنظيف من مواد ناعمة وغير مسامية - الأكثر شيوعًا من الفولاذ المقاوم للصدأ 304 أو 316L - والتي يسهل مسحها ومقاومة التصاق الميكروبات. عادةً ما تكون الزوايا الداخلية مغطاة أو نصف قطرية منتهية للتخلص من حواف محاصرة الجسيمات. تتضمن بعض النماذج مصابيح مبيدة للجراثيم بالأشعة فوق البنفسجية لإزالة التلوث السطحي الاختياري بين الاستخدامات، مما يضيف طبقة من التحكم في التلوث دون العبور إلى فئة "التنظيف الذاتي".
الميزات الرئيسية ومواصفات التصميم
عند تقييم صندوق تمرير غير ذاتي التنظيف، تحدد العديد من ميزات التصميم أداءه في الممارسة العملية. يساعد فهم هذه المواصفات فرق المشتريات على مطابقة الوحدة المناسبة مع متطلبات تصنيف منشآتهم ومتطلبات سير العمل.
نظام التعشيق الميكانيكي
آلية التعشيق هي ميزة الأمان المحددة لأي صندوق تمرير. في النماذج غير ذاتية التنظيف، يتم تحقيق ذلك عادةً إما من خلال نظام الكامة والقضيب الميكانيكي أو قفل الملف اللولبي الإلكتروني. تُفضل أجهزة التعشيق الميكانيكية في البيئات ذات المتطلبات الكهرومغناطيسية الصارمة (مثل بعض مناطق تصنيع الإلكترونيات)، في حين توفر أجهزة التعشيق الإلكترونية تسجيل مسار التدقيق، وتكامل التحكم في الوصول، والمراقبة عن بعد - وهي ذات قيمة في المنشآت الصيدلانية الخاضعة لرقابة GMP.
المواد والانتهاء من السطح
يتم تشطيب الأسطح الداخلية بتلميع مرآة (عادةً Ra ≥ 0.4 ميكرومتر للتطبيقات الصيدلانية) لتقليل التصاق الجسيمات وتسهيل التحقق من صحة التنظيف. قد يستخدم الجزء الخارجي تشطيبًا مصقولًا أو فولاذًا طريًا مطليًا بالمسحوق لتقليل التكلفة دون المساس بالسلامة الداخلية. يتم تصنيع أختام الأبواب من السيليكون أو حشوات EPDM التي تحافظ على مرونتها من خلال دورات التنظيف المتكررة باستخدام IPA أو مناديل بيروكسيد الهيدروجين أو مطهرات غرف الأبحاث الشائعة الأخرى.
إزالة التلوث الاختيارية بالأشعة فوق البنفسجية
توفر العديد من الصناديق غير ذاتية التنظيف التي تمر عبر الصناديق مصباح UV-C مدمجًا كملحق اختياري. عند تنشيطه بين عمليات النقل، يقوم ضوء الأشعة فوق البنفسجية بإشعاع الأسطح المكشوفة داخل الحجرة، مما يقلل من العبء الحيوي للسطح بنسبة تصل إلى 99.9% خلال 15-30 دقيقة من التعرض. من المهم ملاحظة أن الأشعة فوق البنفسجية هي معالجة سطحية فقط - فهي لا تقوم بتصفية أو تطهير الجسيمات المحمولة جواً - ولهذا السبب تظل هذه الوحدات مصنفة على أنها غير ذاتية التنظيف.
الحجم والقدرة على التحميل
تتوفر صناديق التمرير في مجموعة واسعة من الأبعاد الداخلية، بدءًا من نماذج الطاولة المدمجة (حوالي 400 × 400 × 400 مم) المصممة لنقل العينات الصغيرة، إلى الوحدات الأرضية الكبيرة (حتى 1200 × 800 × 800 مم أو أكثر) القادرة على استيعاب صواني كاملة، أو مكونات المعدات، أو عبوات كبيرة الحجم. تتراوح سعة الحمولة عادةً من 30 كجم إلى أكثر من 150 كجم، اعتمادًا على هيكل الرف والإطار.
تطبيقات الصناعة
يتم نشر الصناديق غير ذاتية التنظيف عبر مجموعة واسعة من الصناعات المنظمة وشبه المنظمة. إن تنوعها، إلى جانب انخفاض تكلفة التشغيل وسهولة التحقق من الصحة، يجعلها مناسبة لأي منشأة تقريبًا تتطلب نقل المواد الخاضع للرقابة.
| الصناعة | فئة غرف الأبحاث النموذجية | عناصر النقل المشتركة |
|---|---|---|
| المستحضرات الصيدلانية الحيوية | ايزو 5-7 / الاتحاد الأوروبي GMP B–C | قوارير والمواد الخام والتغليف |
| مستحضرات التجميل | ايزو 7-8 | المكونات السائبة والمنتجات النهائية |
| تجهيز الأغذية | ايزو 7-8 | المكونات والأدوات وعينات الاختبار |
| إلكترونيات | ايزو 4-6 | الرقائق وثنائي الفينيل متعدد الكلور والمكونات والأدوات |
| المستشفيات / التركيبات المعقمة | ISO 5–7 | الأدوية والأدوات واللوازم |
تصنيع الإلكترونيات: حالة الاستخدام الأساسي
تمثل صناعة الإلكترونيات واحدة من أكثر التطبيقات تطلبًا وانتشارًا لصناديق المرور غير ذاتية التنظيف. يتم تصنيع أشباه الموصلات، وتجميع ثنائي الفينيل متعدد الكلور، وتصنيع المكونات البصرية في بيئات تخضع لرقابة مشددة حيث يمكن حتى للجزيئات دون الميكرون أن تسبب عيوبًا في المنتج أو خسارة في الإنتاجية. في هذه الإعدادات، يتيح صندوق المرور النقل المتكرر للرقائق والركائز والأقنعة والأدوات دون المساس بفئة ISO الخاصة بمنطقة الإنتاج.
نظرًا لأن غرف الأبحاث الإلكترونية غالبًا ما تكون لديها متطلبات صارمة لـ EMI (التداخل الكهرومغناطيسي)، فإن الصناديق غير ذاتية التنظيف المتشابكة ميكانيكيًا تُفضل في كثير من الأحيان على الوحدات التي يتم التحكم فيها إلكترونيًا. يؤدي غياب أنظمة تدفق الهواء النشطة أيضًا إلى التخلص من مخاطر مشكلات المحاذاة الناتجة عن الاهتزاز بالقرب من الطباعة الحجرية الحساسة أو معدات الفحص.
الأدوية الحيوية والمستشفيات
في مجال تصنيع الأدوية والتركيبات المعقمة في المستشفيات، يعد الامتثال التنظيمي هو المحرك الأساسي لاختيار الصندوق. يتطلب كل من الملحق 1 من برنامج الرصد العالمي للاتحاد الأوروبي وتوجيهات إدارة الأغذية والعقاقير (FDA) إجراء عمليات نقل المواد بين المناطق المصنفة وغير المصنفة بطريقة تمنع دخول التلوث. إن تمرير الصندوق غير ذاتي التنظيف الذي تم التحقق منه بشكل صحيح مع إجراءات التنظيف الموثقة والتحقق من التعشيق يلبي هذه المتطلبات في معظم تطبيقات الدرجة B/C وISO 6/7.
عدم التنظيف الذاتي مقابل التنظيف الذاتي عبر الصناديق
يعتمد الاختيار بين صندوق التمرير ذاتي التنظيف وغير التنظيف الذاتي على ملف تعريف مخاطر التلوث الخاص بالعملية الخاصة بك، وتصنيف غرفة الأبحاث الخاصة بك، ومتطلباتك التشغيلية. لا يعتبر أي من النوعين متفوقًا عالميًا، فالاختيار الصحيح يعتمد على السياق.
- خطر توليد الجسيمات: إذا كان من المحتمل أن تتخلص العناصر المنقولة من جزيئات — مثل عبوات الورق المقوى، أو المكونات غير المعبأة في أكياس، أو العناصر الموجودة في بيئات غير خاضعة للرقابة — فإن وحدة التنظيف الذاتي المزودة بترشيح HEPA النشط هي الخيار الأكثر أمانًا. تعتبر الصناديق غير ذاتية التنظيف أكثر ملاءمة للعناصر التي تم تنظيفها مسبقًا أو تغليفها مرتين قبل النقل.
- تصنيف غرف الأبحاث: بالنسبة لبيئات ISO 8 أو الدرجة D، عادةً ما يكون المرور عبر الصندوق غير ذاتي التنظيف مع بروتوكول التنظيف اليدوي كافيًا. بالنسبة لبيئات ISO 5 (الدرجة A/B) المجاورة لمناطق الدرجة C أو D، قد تكون هناك حاجة إلى وحدة التنظيف الذاتي وفقًا للتوقعات التنظيمية أو إجراءات التشغيل القياسية الخاصة بالمنشأة.
- عبء الصيانة: تتطلب وحدات التنظيف الذاتي اختبارًا منتظمًا لسلامة مرشح HEPA، وصيانة محرك المروحة، وموازنة تدفق الهواء - وكل ذلك يزيد من تكلفة التشغيل. تحتوي الصناديق غير ذاتية التنظيف على الحد الأدنى من الأجزاء المتحركة، مما يقلل من تكرار الصيانة والتكلفة بشكل كبير.
- تعقيد التحقق من الصحة: من الأسهل التحقق من صحة المرور عبر الصناديق غير ذاتية التنظيف والتأهل بموجب إرشادات GMP. يغطي نطاق التحقق عادةً وظيفة التعشيق، والتحقق من التنظيف، ومراقبة الضغط التفاضلي - وهو نطاق أضيق بكثير من أنظمة الدش الهوائي النشطة.
- نقل الإنتاجية: تتطلب وحدات التنظيف الذاتي دورة تطهير (عادةً من 1 إلى 5 دقائق) قبل فتح الباب الداخلي. تسمح الوحدات غير ذاتية التنظيف بعمليات نقل أسرع عند تحرير التعشيق، وهو أمر مهم في التصنيع عالي الإنتاجية أو بيئات التوزيع في المستشفيات.
بروتوكولات التثبيت والتأهيل والتشغيل
يعد التثبيت الصحيح للصندوق غير القابل للتنظيف الذاتي أمرًا بالغ الأهمية لأدائه على المدى الطويل. يجب أن تكون الوحدة مثبتة بشكل متساطح في جدار غرفة الأبحاث مع إغلاق محكم حول محيط الإطار لمنع تجاوز تدفق الهواء. بالنسبة لغرف الأبحاث ذات الضغط الإيجابي، يجب أن يتمتع الباب الموجود على جانب غرفة الأبحاث بقوة إغلاق أعلى قليلاً لمراعاة الضغط التفاضلي. بالنسبة لبيئات الضغط السلبي (مثل مجموعات الاحتواء)، ينعكس منطق التثبيت.
المؤهل (IQ/OQ/PQ)
في الصناعات الخاضعة للتنظيم، يجب أن تكون صناديق المرور مؤهلة رسميًا قبل الاستخدام. تتضمن عملية التأهيل عادةً ما يلي:
- مؤهل التثبيت (IQ): التحقق من تركيب الوحدة وفقًا لمواصفات الشركة المصنعة، بما في ذلك فحوصات الأبعاد ومراجعة شهادة المواد وفحص ختم الجدار.
- المؤهل التشغيلي (OQ): الاختبار الوظيفي لنظام التعشيق (التأكد من أنه لا يمكن فتح كلا البابين في وقت واحد)، والتحقق من سلامة ختم الباب، والتحقق من شدة المصباح - في حالة تركيب UV-C.
- مؤهل الأداء (PQ): مراقبة أعداد الجسيمات في غرفة الأبحاث أثناء عمليات نقل المواد المحاكاة للتأكد من أن المرور عبر الصندوق لا يعمل كمسار للتلوث في ظل ظروف التشغيل العادية.
إجراءات التشغيل القياسية
حتى صندوق التمريرة الأفضل تصميمًا لا يمكنه التعويض عن ضعف انضباط المستخدم. يجب أن تحدد إجراءات التشغيل الموحدة الفعالة للمرور عبر الصناديق غير ذاتية التنظيف ما يلي: الحد الأقصى لوقت بقاء العناصر داخل الغرفة، والتنظيف المسبق المطلوب أو تعبئة العناصر قبل الدخول، وتكرار التنظيف الداخلي والمطهرات المعتمدة، وبروتوكول تنشيط الأشعة فوق البنفسجية (إن أمكن)، ومتطلبات التوثيق لكل عملية نقل في البيئات المنظمة. يعد التدريب المنتظم وعمليات تدقيق الامتثال الدورية أمرًا ضروريًا للحفاظ على نزاهة غرف الأبحاث على المدى الطويل.
كيفية تحديد الممر الصحيح غير التنظيف الذاتي من خلال الصندوق
يتضمن اختيار الوحدة الصحيحة لمنشأتك الموازنة بين متطلبات التحكم في التلوث ومتطلبات سير العمل والالتزامات التنظيمية وقيود الميزانية. تتضمن القائمة المرجعية التالية أهم عوامل اتخاذ القرار:
- تحديد تصنيف غرف الأبحاث على جانبي جدار النقل. تحدد فئة ISO أو درجة GMP للبيئة النظيفة الحد الأدنى من معايير البناء (تشطيب السطح، جودة الختم، موثوقية التعشيق).
- تحديد الحد الأقصى لأبعاد السلعة ووزنها. اختر الأبعاد الداخلية مع خلوص بنسبة 20% على الأقل من جميع الجوانب للسماح بالتحميل والتفريغ بشكل مريح دون الضغط على العناصر على الأسطح المغلقة.
- حدد نوع التعشيق. يُفضل استخدام الأقفال الميكانيكية في المناطق الإلكترونية الحساسة لـ EMI؛ تعد الأقفال الإلكترونية أفضل لبيئات GMP التي تتطلب مسارات التدقيق والتحكم في الوصول.
- فكر في استخدام UV-C كمكمل اختياري. بالنسبة للمنشآت التي تنقل العناصر ذات التغليف الخارجي المتبقي أو مخاطر التلوث البيولوجي، يوفر مصباح UV-C إزالة إضافية للتلوث السطحي دون تكلفة نظام الدش الهوائي الكامل.
- تأكيد توافق المواد. تأكد من أن درجة الفولاذ المقاوم للصدأ الداخلية ومواد الحشية متوافقة مع عوامل التنظيف المستخدمة في منشأتك - خاصة إذا كانت المطهرات التي تحتوي على الكلور (والتي يمكن أن تؤدي إلى حفر الفولاذ المقاوم للصدأ من الدرجة المنخفضة) جزءًا من بروتوكول التنظيف الخاص بك.
- طلب حزم الوثائق في وقت مبكر. بالنسبة للصناعات الخاضعة للتنظيم، اطلب من الموردين تقديم سجلات FAT (اختبار قبول المصنع) وشهادات المواد ومسودة بروتوكولات IQ/OQ في وقت الطلب لتجنب التأخير في التأهيل بعد التسليم.
إن صندوق التمرير غير ذاتي التنظيف ليس مجرد خيار "أساسي" مقارنة بالأنظمة النشطة - بل هو الاختيار الصحيح لنسبة كبيرة من بيئات غرف الأبحاث عند تحديدها وتركيبها وتشغيلها بشكل صحيح. بساطته هي نقطة قوة: عدد أقل من المكونات يعني أوضاع فشل أقل، وتكاليف صيانة أقل، ومسارًا أكثر وضوحًا للتحقق من الصحة. بالنسبة للمنشآت في قطاعات الإلكترونيات والأدوية ومستحضرات التجميل والأغذية والرعاية الصحية، تظل واحدة من أكثر الأدوات فعالية من حيث التكلفة والموثوقية للحفاظ على سلامة غرف الأبحاث أثناء عمليات نقل المواد.
